Jaką antenę GSM i LTE wybrać do routera, modemu lub internetu mobilnego?

Anteny sieci GSM są wykorzystywane do poprawy warunków komunikacji radiowej w urządzeniach współpracujących z siecią komórkową. W praktyce wiele dostępnych konstrukcji obsługuje również częstotliwości wykorzystywane przez LTE, a wybrane modele mogą być przeznaczone do określonych pasm 5G. Przed zakupem należy jednak sprawdzić rzeczywisty zakres częstotliwości wskazany przez producenta. Samo oznaczenie anteny jako GSM, 4G lub 5G nie gwarantuje zgodności ze wszystkimi technologiami operatorów. Istotne jest również przeznaczenie urządzenia, do którego antena zostanie podłączona. Router stacjonarny z zewnętrznymi gniazdami antenowymi może wymagać innego zestawu niż modem USB albo mobilny router z niewielkimi złączami. Warto sprawdzić liczbę dostępnych portów, obsługiwane pasma i sposób działania anten wewnętrznych. Niektóre urządzenia pozwalają korzystać z anten zewnętrznych tylko w określonych konfiguracjach. Dobór należy więc rozpocząć od dokumentacji sprzętu oraz pomiaru aktualnych warunków odbioru.

Podstawowym kryterium wyboru jest rodzaj anteny i charakterystyka jej promieniowania. Antena kierunkowa GSM lub LTE koncentruje odbiór w określonym zakresie kątowym, dlatego może być przydatna wtedy, gdy znany jest kierunek odpowiedniej stacji bazowej. Wymaga jednak właściwego ustawienia, ponieważ niewielka zmiana położenia może wpływać na parametry połączenia. Antena dookólna zapewnia natomiast szerszą charakterystykę w płaszczyźnie poziomej i zwykle nie wymaga równie precyzyjnego kierowania na konkretny nadajnik. Nie oznacza to jednak, że jest odpowiednia w każdej lokalizacji. W trudnych warunkach radiowych większe znaczenie może mieć skuteczne odbieranie sygnału z wybranego kierunku. Wśród produktów dostępnych w kategorii znajdują się zarówno zewnętrzne anteny kierunkowe, jak i zestawy anten dookólnych przeznaczone do kompatybilnych routerów LTE. Rzeczywisty wybór powinien wynikać z charakterystyki terenu, lokalizacji stacji bazowych oraz możliwości montażu.

Przed zakupem warto również określić, czy celem jest poprawa jakości internetu mobilnego, czy rozwiązanie problemu z rozmowami telefonicznymi. Antena zewnętrzna podłączona do routera LTE może poprawić warunki pracy tego urządzenia, ale nie stanowi samodzielnego wzmacniacza sygnału dla telefonów znajdujących się w budynku. Jest to ważna różnica, ponieważ pasywna antena nie odbiera sygnału w celu jego ponownej emisji na obszarze pomieszczeń. W przypadku problemów z telefonią komórkową warto sprawdzić możliwości Wi-Fi Calling albo skonsultować się z operatorem. Jeżeli potrzebny jest przede wszystkim stabilniejszy internet, należy ocenić parametry routera, jakość sygnału i dostępność pasm LTE. Warto również zapoznać się z kategorią anten i wzmacniaczy sygnału, w której znajdują się rozwiązania przeznaczone do różnych technologii radiowych. Odpowiednie dopasowanie sprzętu ogranicza ryzyko zakupu akcesorium, które nie rozwiąże właściwego problemu.

Czym różnią się anteny kierunkowe od dookólnych i która lepiej poprawia odbiór LTE?

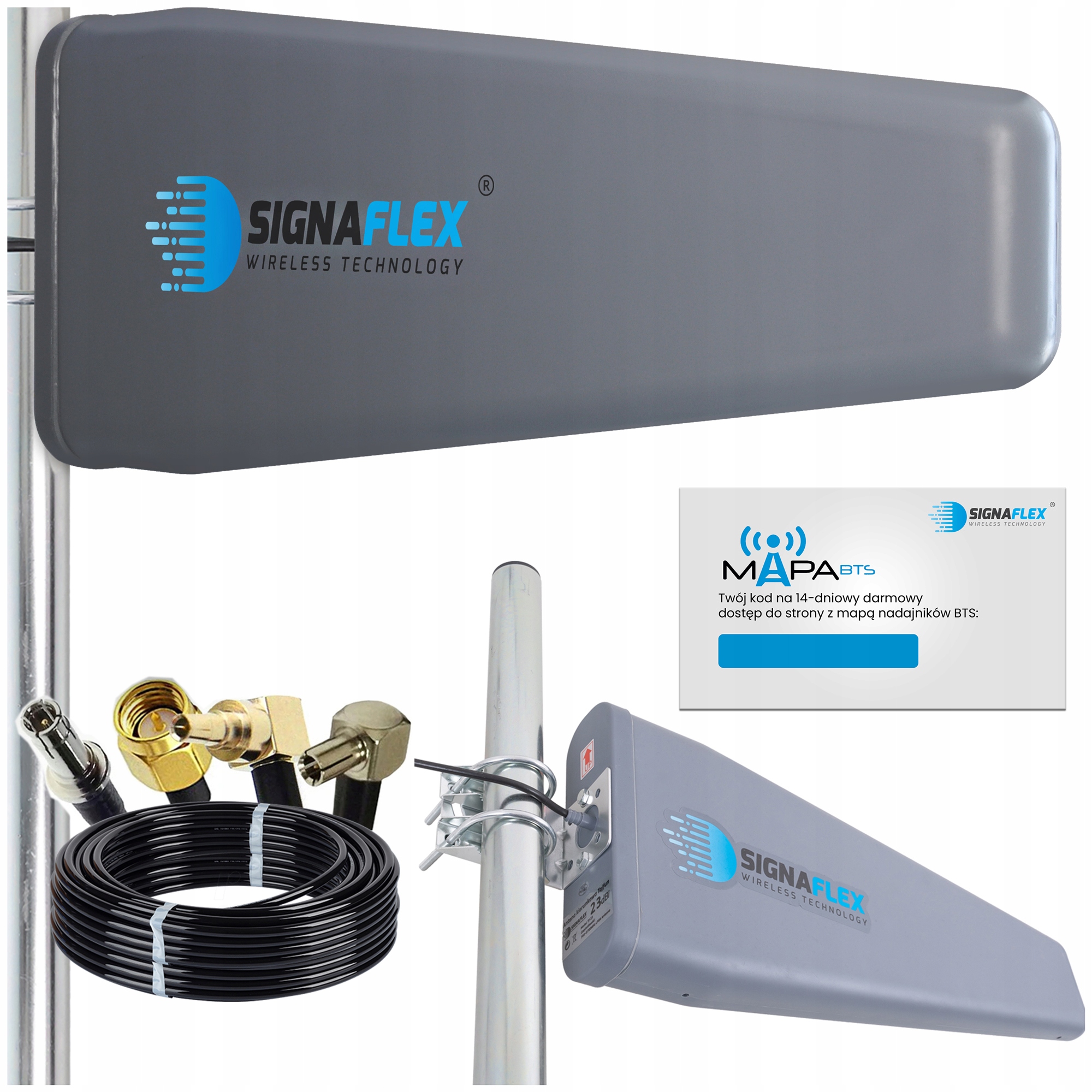

Antena kierunkowa LTE jest projektowana tak, aby zapewniać określoną charakterystykę promieniowania z większym udziałem energii w wybranym kierunku. Może to być korzystne w lokalizacjach, w których odbiór z preferowanej stacji bazowej jest utrudniony przez odległość lub przeszkody. Nie należy jednak oceniać skuteczności anteny wyłącznie na podstawie deklarowanego zysku w dBi. Znaczenie ma również szerokość wiązki, sposób polaryzacji oraz rzeczywista charakterystyka dla konkretnego pasma. Antena o dużym zysku i wąskiej charakterystyce może wymagać dokładnego ustawienia. W przypadku sygnału docierającego różnymi drogami, na przykład po odbiciu od budynków, najlepszy rezultat nie zawsze występuje po skierowaniu anteny dokładnie w stronę najbliższej stacji. Dlatego podczas montażu warto porównywać parametry połączenia, a nie polegać wyłącznie na mapie nadajników. Istotne są również wysokość instalacji i możliwość ograniczenia przeszkód pomiędzy anteną a otoczeniem.

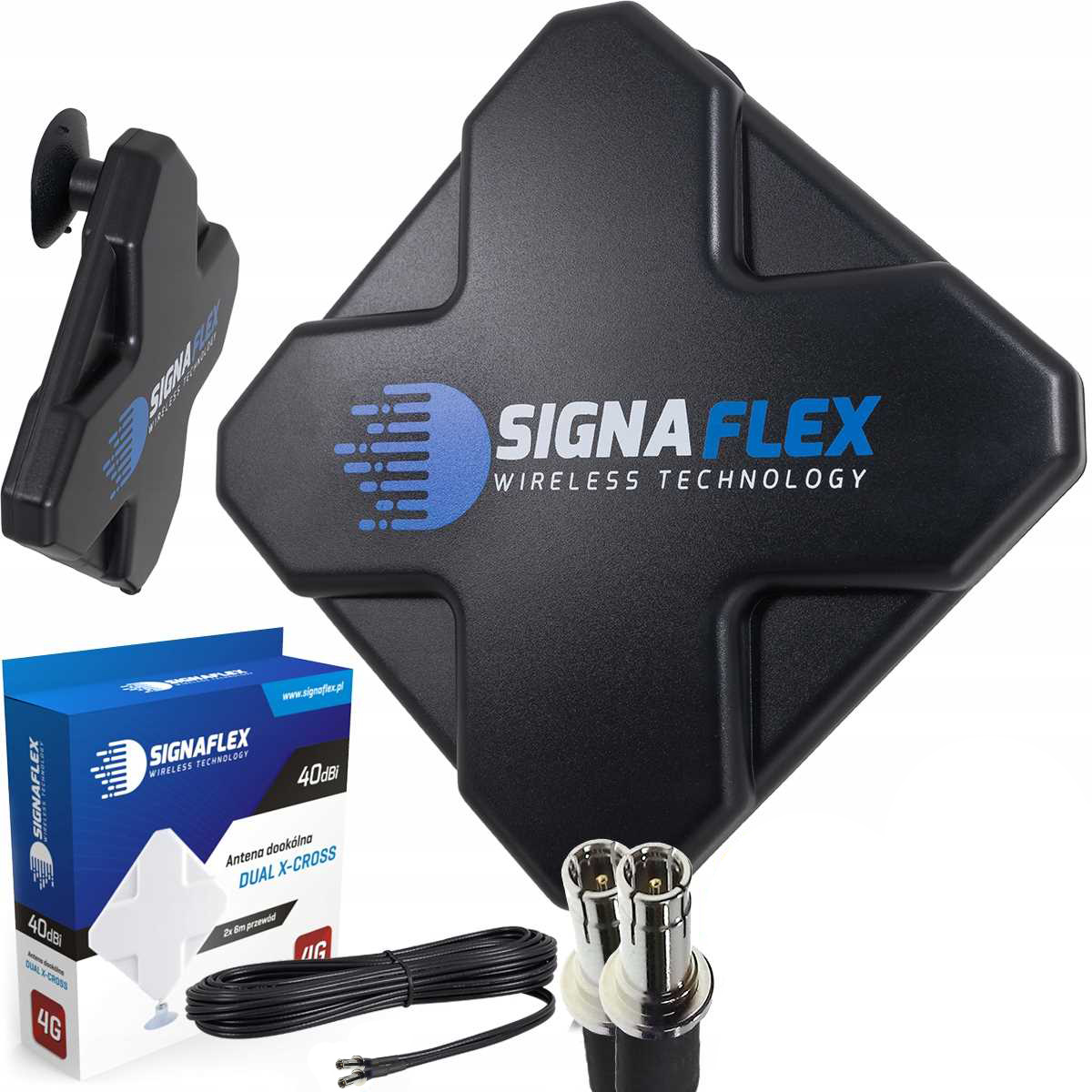

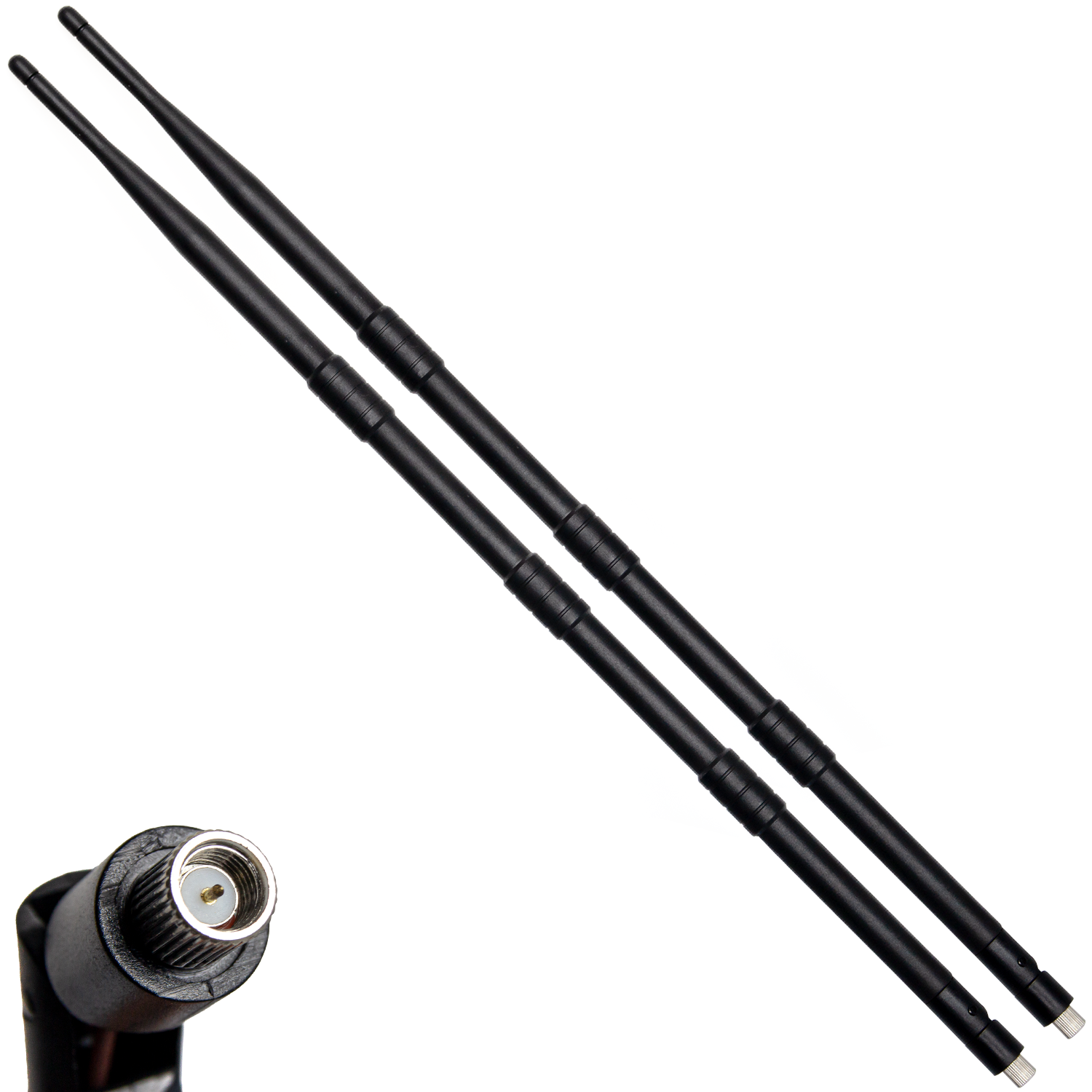

Antena dookólna GSM i LTE odbiera oraz emituje sygnał w szerokim zakresie kierunków wokół swojej osi, zgodnie z charakterystyką danego modelu. Takie rozwiązanie może być wygodne wtedy, gdy nie ma możliwości precyzyjnego ustawienia anteny kierunkowej albo warunki odbioru zmieniają się w zależności od wykorzystywanej stacji bazowej. Nie oznacza to jednak identycznego odbioru z każdego kierunku i przy każdej częstotliwości. Rzeczywista charakterystyka zależy od konstrukcji, sposobu montażu i otoczenia anteny. Warto również sprawdzić, czy model został zaprojektowany do pracy wewnątrz budynku, czy do instalacji zewnętrznej. Element przeznaczony do montażu na zewnątrz powinien posiadać odpowiednie właściwości mechaniczne i odporność na warunki atmosferyczne. Przy wyborze znaczenie mają długość przewodu, rodzaj złącza i zgodność z routerem. Nie należy zakładać, że każda niewielka antena dookólna zapewni lepsze parametry niż fabryczne anteny urządzenia.

Dobór pomiędzy anteną kierunkową a dookólną powinien uwzględniać również technologię MIMO stosowaną w sieciach LTE. Wiele współczesnych routerów wykorzystuje więcej niż jeden tor antenowy, co umożliwia korzystanie z odpowiednio zaprojektowanych układów antenowych. Przy urządzeniu obsługującym MIMO 2×2 mogą być wymagane dwa właściwie dobrane tory antenowe, jednak sposób ich podłączenia zależy od konstrukcji routera. Nie należy automatycznie zakładać, że zastosowanie dwóch dowolnych anten zapewni poprawę prędkości. Ważna jest zgodność pasm, właściwe rozmieszczenie i polaryzacja elementów. W przypadku instalacji kierunkowej stosuje się między innymi układy z odpowiednio dobranymi polaryzacjami, ale konkretne ustawienie powinno odpowiadać zaleceniom producenta. W kategorii dostępne są zestawy składające się z dwóch anten oraz odpowiednich adapterów. Przed zakupem należy sprawdzić, czy konfiguracja odpowiada możliwościom urządzenia, zamiast kierować się wyłącznie liczbą elementów zestawu.

Co oznacza zysk anteny w dBi i jakie pasma GSM, LTE oraz 5G trzeba sprawdzić przed zakupem?

Zysk anteny wyrażony w dBi opisuje jej charakterystykę kierunkową w odniesieniu do teoretycznej anteny izotropowej. Nie jest to jednak równoznaczne z elektronicznym wzmacnianiem sygnału. Antena pasywna nie wytwarza dodatkowej energii, lecz odpowiednio kształtuje sposób odbierania i promieniowania fal elektromagnetycznych. Dlatego większa wartość dBi nie oznacza automatycznie lepszego internetu w każdej lokalizacji. Znaczenie mają również pasmo pracy, polaryzacja, charakterystyka kierunkowa i warunki propagacji. Na rynku można spotkać anteny opisane bardzo wysokimi wartościami zysku, jednak takie deklaracje powinny być oceniane w odniesieniu do dokumentacji technicznej i rzeczywistych pomiarów. Szczególnie istotne jest to, czy producent określa parametry dla całego zakresu częstotliwości, czy tylko dla wybranych jego fragmentów. Antena szerokopasmowa może zachowywać się inaczej na niższych i wyższych częstotliwościach. Warto także uwzględnić straty występujące w przewodzie i złączach.

Podczas wyboru anteny LTE do routera trzeba sprawdzić pasma częstotliwości wykorzystywane przez operatora w określonej lokalizacji. W Polsce sieci LTE korzystają między innymi z zakresów odpowiadających pasmom 800 MHz, 1800 MHz, 2100 MHz i 2600 MHz, choć ich dostępność zależy od infrastruktury operatora. Nie każdy router obsługuje wszystkie częstotliwości, a dostępność konkretnego pasma nie oznacza automatycznie jego wykorzystania przez urządzenie. Znaczenie mają także konfiguracja sieci, obciążenie stacji bazowej i dostępne funkcje agregacji. W przypadku anten określanych jako 5G należy dodatkowo sprawdzić obsługiwany zakres, ponieważ sama nazwa technologii nie wskazuje jednej częstotliwości. Przykładowo antena przystosowana do niższych pasm komórkowych nie musi obsługiwać zakresu około 3,5 GHz. Przed zakupem warto porównać specyfikację routera, aktualnie wykorzystywane pasma i zakres pracy anteny. Pozwala to uniknąć zastosowania elementu, który nie obejmuje częstotliwości istotnych dla danego połączenia.

Równie ważne są straty sygnału w przewodzie antenowym, ponieważ mogą częściowo ograniczać korzyści wynikające z zastosowania anteny o wyższym zysku. Tłumienie kabla zależy od jego konstrukcji, długości i częstotliwości pracy. Dwa przewody o tej samej długości nie muszą zapewniać identycznych parametrów, jeśli wykorzystują różne materiały i budowę. Przy wyższych częstotliwościach straty mogą być szczególnie istotne, dlatego warto sprawdzić dane producenta przewodu. Przykładowo antena o zysku 10 dBi połączona z instalacją powodującą 3 dB strat zapewnia około 7 dB bilansu w odniesieniu do przyjętego punktu porównania, pomijając pozostałe czynniki. To przykład obliczeniowy, a nie gwarancja poprawy parametrów internetu. W praktyce znaczenie mają również charakterystyka anteny, dopasowanie impedancyjne i właściwe ustawienie. Dlatego zakup anteny z długim przewodem nie zawsze będzie korzystniejszy niż zastosowanie krótszego, odpowiednio dobranego połączenia.

Jak dobrać złącza SMA, TS9 i CRC9 oraz prawidłowo zamontować antenę sieci GSM?

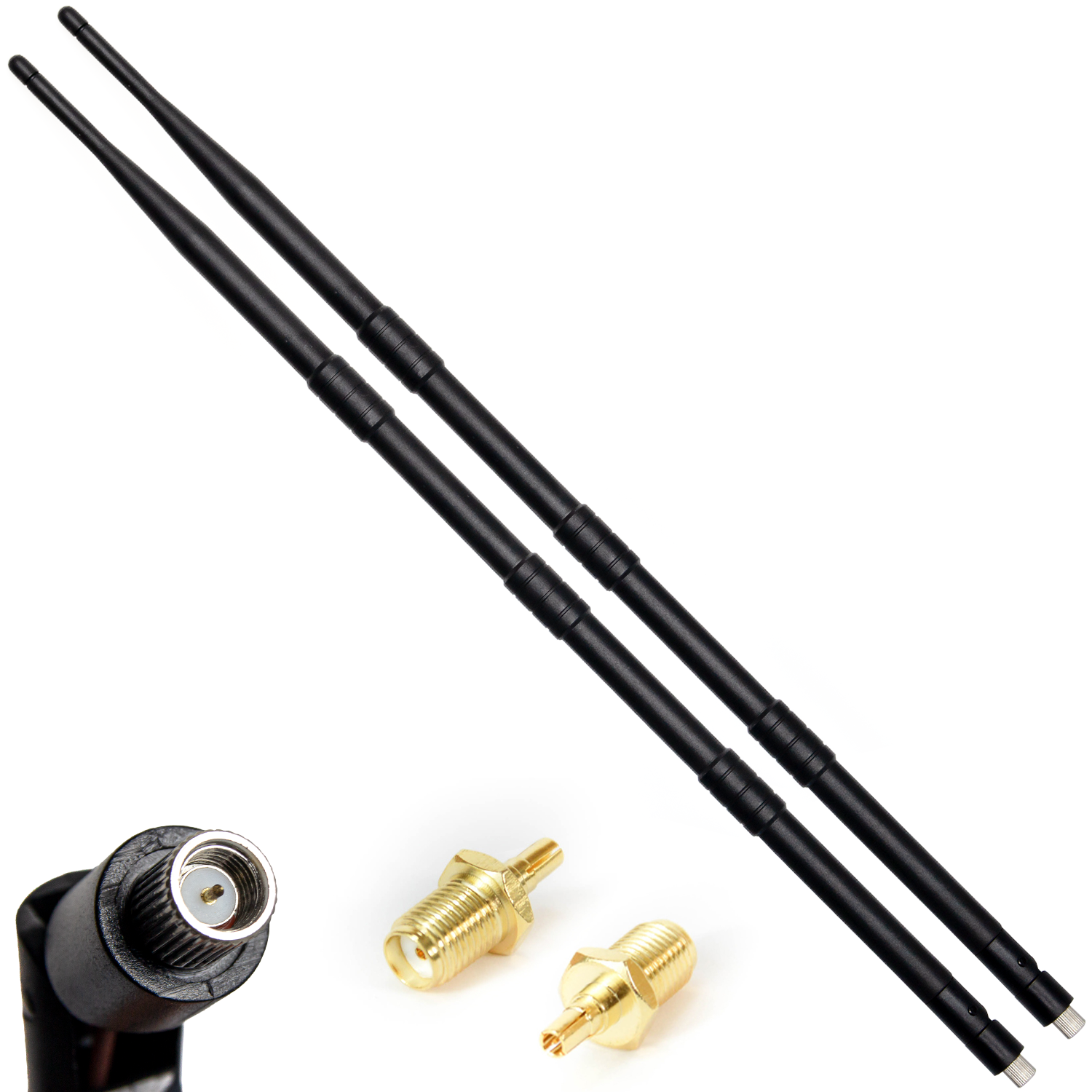

Złącza antenowe SMA, TS9 i CRC9 różnią się konstrukcją mechaniczną i przeznaczeniem, dlatego nie mogą być dowolnie zamieniane. W części routerów stacjonarnych stosowane są gwintowane złącza SMA, natomiast niektóre routery mobilne i modemy wykorzystują niewielkie gniazda TS9 lub CRC9. Przed zakupem należy sprawdzić dokładny typ złącza w urządzeniu, ponieważ podobny wygląd nie oznacza zgodności. Szczególnej uwagi wymaga także rozróżnienie wtyków i gniazd oraz odmian poszczególnych standardów. Zastosowanie niewłaściwego adaptera może uniemożliwiać połączenie albo prowadzić do uszkodzenia gniazda. Nie należy stosować nadmiernej siły podczas podłączania przewodu. Warto również sprawdzić liczbę złączy, ponieważ router obsługujący kilka torów antenowych może wymagać odpowiedniej konfiguracji przewodów. W ofercie znajdują się zestawy anten z końcówkami i adapterami przeznaczonymi do określonych modeli urządzeń. Przed zakupem najlepiej potwierdzić zgodność na podstawie dokumentacji routera.

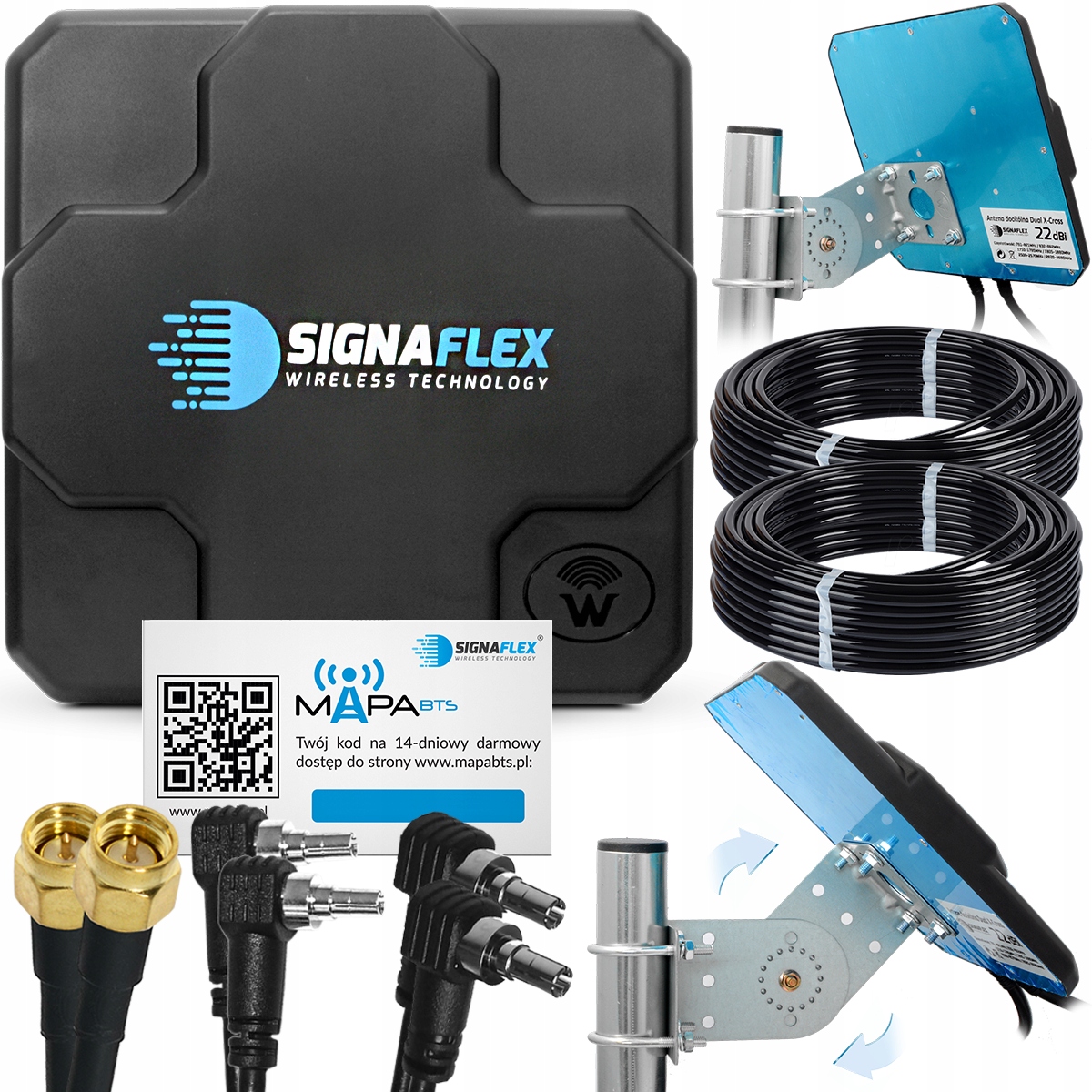

Montaż anteny zewnętrznej LTE powinien uwzględniać miejsce instalacji, stabilność mocowania oraz możliwość odpowiedniego ustawienia anteny. W przypadku konstrukcji kierunkowej istotne jest zidentyfikowanie potencjalnych stacji bazowych i określenie warunków odbioru w ich kierunku. Nie należy jednak zakładać, że najwyższy punkt budynku zawsze zapewni najlepsze parametry. Czasami inne położenie anteny pozwala ograniczyć zakłócenia albo poprawić jakość sygnału docierającego drogą odbić. Ważne jest również prawidłowe ustawienie polaryzacji zgodnie z zaleceniami producenta. Przy montażu zewnętrznym trzeba zabezpieczyć przewody i złącza przed wilgocią oraz zadbać o stabilność konstrukcji podczas silnego wiatru. Prace na dachu lub wysoko położonej elewacji wymagają odpowiednich zabezpieczeń i umiejętności. W przypadku rozbudowanej instalacji warto skorzystać z pomocy specjalisty. Istotne jest także prawidłowe prowadzenie przewodu w sposób ograniczający jego uszkodzenie i nadmierne zginanie.

Do wykonania instalacji mogą być potrzebne akcesoria montażowe i adaptery antenowe, które umożliwiają połączenie zgodnych elementów oraz właściwe zamocowanie anteny. Przed zakupem należy sprawdzić, czy wybrany uchwyt odpowiada konstrukcji anteny i planowanemu miejscu instalacji. Ważne są również właściwości mechaniczne przewodu oraz dopuszczalny promień gięcia. Nie należy prowadzić kabla w sposób powodujący jego ściskanie, przetarcia lub nadmierne naprężenia. Po zamontowaniu anteny warto porównać parametry sygnału przed zmianą i po niej, korzystając z danych udostępnianych przez router. Istotna jest nie tylko moc odbieranego sygnału, ale również jego jakość oraz stabilność transmisji. Jeśli wyniki nie są zadowalające, należy sprawdzić poprawność złączy, stan przewodu i konfigurację urządzenia. Prawidłowo wykonana instalacja powinna zapewniać stabilne działanie bez konieczności częstego korygowania ustawienia anteny.

Jak sprawdzić, czy antena GSM poprawi zasięg, i kiedy samo zastosowanie anteny nie wystarczy?

Przed zakupem warto przeprowadzić pomiar siły i jakości sygnału LTE w miejscu, w którym pracuje router. Pomocne są parametry RSRP, RSRQ oraz SINR, dostępne w panelach administracyjnych części urządzeń. RSRP opisuje poziom mocy sygnału referencyjnego, natomiast pozostałe parametry pozwalają lepiej ocenić jakość warunków radiowych. Przykładowo RSRP wynoszące -85 dBm oznacza silniejszy sygnał niż -110 dBm, ale samo w sobie nie gwarantuje większej prędkości internetu. Na działanie sieci wpływają również zakłócenia, dostępne pasma, obciążenie stacji bazowej i możliwości routera. Dlatego przed zakupem warto porównać wyniki uzyskiwane wewnątrz budynku i na zewnątrz. Jeżeli jakość połączenia wyraźnie poprawia się poza pomieszczeniem, antena zewnętrzna może być rozwiązaniem wartym rozważenia. Warto jednak ustalić, czy obecny sprzęt obsługuje podłączenie anten i czy jej zastosowanie nie spowoduje utraty funkcji wykorzystywanych przez urządzenie.

Antena GSM i LTE nie zwiększy automatycznie przepustowości stacji bazowej, dlatego nie rozwiąże każdego problemu z internetem mobilnym. Jeżeli główną przyczyną spadku prędkości jest przeciążenie sieci, lepszy odbiór sygnału może nie przynieść oczekiwanej poprawy. Warto sprawdzić, czy trudności pojawiają się o określonych porach dnia, kiedy z internetu korzysta więcej osób. Istotna jest także dostępność technologii i pasm obsługiwanych przez router. Antena pracująca w niewłaściwym zakresie nie poprawi warunków odbioru częstotliwości, z których urządzenie faktycznie korzysta. Nie należy również kierować się wyłącznie odległością od najbliższej stacji bazowej. Ukształtowanie terenu, przeszkody i konfiguracja sieci mogą powodować, że bardziej odległy nadajnik zapewni korzystniejsze parametry. Dlatego decyzję o zakupie najlepiej opierać na pomiarach i analizie dostępnych pasm. Jeśli problem wynika z awarii operatora albo ograniczeń usługi, zastosowanie dodatkowej anteny nie usunie jego przyczyny.

Warto również odróżnić pasywną antenę GSM od aktywnego wzmacniacza sygnału komórkowego. Antena podłączona do kompatybilnego routera współpracuje z jego własnym modułem radiowym i nie stanowi samodzielnego urządzenia retransmitującego sygnał na obszarze budynku. Aktywny repeater działa inaczej, ponieważ odbiera i ponownie emituje sygnały w częstotliwościach wykorzystywanych przez operatorów. W Polsce samodzielne instalowanie i użytkowanie takich wzmacniaczy przez nieuprawnione osoby prywatne oraz firmy jest niedozwolone. Używanie repeaterów wymaga działania w ramach uprawnień operatora, a niewłaściwa instalacja może powodować zakłócenia sieci komórkowych. Więcej informacji o tej technologii znajduje się w kategorii wzmacniaczy sieci GSM. Jeśli celem jest poprawa działania internetu mobilnego, warto w pierwszej kolejności rozważyć zgodną antenę zewnętrzną, właściwe ustawienie routera oraz pomiary jakości sygnału. Wybór rozwiązania powinien wynikać z rzeczywistej przyczyny problemu i obowiązujących zasad użytkowania urządzeń radiowych.
