Anteny i wzmacniacze sygnału

Jakie są rodzaje anten i do czego służą poszczególne modele?

Wybór anteny należy rozpocząć od ustalenia, jaki sygnał ma odbierać urządzenie. Inne rozwiązania stosuje się przy telewizji naziemnej, inne do internetu mobilnego, a jeszcze inne w radioodbiornikach samochodowych. Anteny DVB-T2 współpracują z instalacjami odbioru naziemnej telewizji cyfrowej i muszą być dopasowane do częstotliwości lokalnych nadajników. W przypadku telewizora warto sprawdzić, czy posiada odpowiedni tuner, ponieważ sama antena nie zastępuje odbiornika. Przed zakupem pomocne będzie ustalenie lokalizacji nadajnika, przewidywanej trasy kabla i warunków montażu. Antena pokojowa może sprawdzić się przy korzystnym sygnale, lecz nie każda lokalizacja pozwala na skuteczny odbiór wewnątrz budynku. W trudniejszych warunkach warto rozważyć instalację zewnętrzną i sprawdzić anteny do telewizji naziemnej DVB-T2, dopasowując ich konstrukcję do odbieranych pasm i rzeczywistej sytuacji w miejscu odbioru.

Jeżeli celem jest poprawa warunków odbioru internetu komórkowego, właściwą grupą będą anteny do routerów LTE, 4G i 5G. W tym przypadku znaczenie ma zgodność z pasmami wykorzystywanymi przez operatora, rodzaj złącza routera i obsługiwane przez urządzenie techniki transmisji. Wiele routerów korzysta z więcej niż jednego toru antenowego, dlatego trzeba zweryfikować liczbę portów i sposób podłączenia zestawu MIMO. Nie należy utożsamiać anteny do routera z urządzeniem aktywnie wzmacniającym sieć komórkową. Antena pasywna nie generuje dodatkowej mocy nadawczej, lecz wpływa na warunki przesyłania i odbioru sygnałów przez kompatybilny modem. Przed wyborem warto sprawdzić dostępność usług pod konkretnym adresem, umiejscowienie stacji bazowych oraz możliwości montażu na zewnątrz. Nawet model o wysokim deklarowanym zysku nie gwarantuje lepszego internetu, jeżeli jest nieodpowiednio ustawiony albo współpracuje z niezgodnymi pasmami.

Osobną grupę stanowią anteny radiowe FM i DAB+, wykorzystywane do odbierania różnych rodzajów transmisji dźwięku. Anteny FM i elementy instalacji radiowej przeznaczone są do odbioru analogowych stacji radiowych, natomiast anteny i tunery DAB+ odpowiadają potrzebom cyfrowego radia. O zgodności decydują nie tylko wymiary anteny, lecz także obsługiwany zakres częstotliwości oraz typ odbiornika. W samochodzie dochodzą wymagania dotyczące sposobu osadzenia anteny i podłączenia do radioodtwarzacza. Jeśli problem dotyczy zasięgu telefonii komórkowej w budynku, należy odróżnić dobór anteny od doboru wzmacniacza sygnału GSM lub LTE, ponieważ instalacje aktywne podlegają dodatkowym ograniczeniom. Każda z tych grup służy innemu celowi. Dzięki rozdzieleniu zastosowań łatwiej znaleźć właściwe urządzenie i uniknąć zakupu anteny tylko dlatego, że ma podobne złącze lub obudowę. Sprawdzenie standardu odbiornika przed zakupem ogranicza też ryzyko nietrafionej instalacji.

Jak wybrać antenę do telewizora, routera lub radia?

Pierwsze pytanie powinno brzmieć: jaki odbiornik będzie korzystał z anteny? Dla telewizora lub dekodera naziemnego trzeba ustalić standard odbioru DVB-T2, dostępność kanałów w okolicy i obsługiwane pasma. Dla routera internetowego najważniejsze będą technologie LTE lub 5G, zakresy częstotliwości oraz liczba gniazd antenowych. W przypadku radioodbiornika należy rozpoznać, czy chodzi o FM, AM czy DAB+, ponieważ te oznaczenia nie są zamienne. Druga kwestia to miejsce użytkowania: pomieszczenie, elewacja, dach, balkon lub pojazd. Montaż wewnętrzny ogranicza możliwości ustawienia, natomiast zewnętrzny wymaga odpowiedniego uchwytu i zabezpieczenia połączeń. Antena do telewizora i antena do internetu mogą wyglądać podobnie, lecz są projektowane z myślą o innych warunkach pracy. Dlatego zakup warto poprzedzić sprawdzeniem dokumentacji odbiornika, a dopiero potem porównaniem kształtu, rozmiaru i deklarowanego zysku poszczególnych modeli.

Trzecie pytanie dotyczy jakości sygnału w miejscu instalacji. Przy odbiorze telewizji naziemnej znaczenie mają kierunek nadajnika, ukształtowanie terenu, przeszkody oraz poziom i jakość sygnału widoczne w diagnostyce odbiornika. Dla internetu mobilnego przydatna jest analiza parametrów połączenia prezentowanych w panelu routera, takich jak RSRP, RSRQ czy SINR, jeśli urządzenie je udostępnia. Samo wskazanie liczby kresek zasięgu nie pozwala ocenić wszystkich problemów z transmisją. W radiu FM lub DAB+ warto najpierw sprawdzić dostępność stacji i położenie anteny względem przeszkód. Dobór anteny powinien uwzględniać nie tylko odległość od nadajnika, lecz także rzeczywiste warunki propagacji fal radiowych. Wysoki budynek, zalesienie czy metalizowane przeszklenia mogą wyraźnie zmienić odbiór. Z tego powodu antena skuteczna w jednej lokalizacji nie musi przynieść takiego samego rezultatu w sąsiednim budynku.

Czwarte pytanie brzmi: jakie połączenia i dodatkowe elementy są niezbędne? Trzeba sprawdzić typ gniazda urządzenia, zakończenie przewodu, impedancję instalacji i odległość od miejsca montażu anteny. W typowych instalacjach telewizyjnych spotyka się przewody 75 Ω, podczas gdy wiele systemów komunikacji radiowej i komórkowej wykorzystuje tor 50 Ω. Sam adapter nie sprawia, że wszystkie te elementy stają się równoważne. Przy przejściu między różnymi rodzajami zakończeń pomocne są adaptery i akcesoria antenowe, ale ich dobór musi być zgodny z dokumentacją sprzętu. Warto także ustalić, czy potrzebny jest wzmacniacz albo zasilacz, gdyż anteny pasywne nie wymagają go wyłącznie z powodu dużej odległości od odbiornika. Zbyt wiele dodatkowych złączy zwiększa liczbę miejsc potencjalnych strat i usterek. Ostateczny wybór powinien obejmować kompletną drogę sygnału od anteny aż do urządzenia. Tak przygotowana lista elementów pomaga dobrać kompletny, zgodny zestaw.

Jakie parametry anteny mają największy wpływ na odbiór sygnału?

W specyfikacjach anten najczęściej pojawiają się częstotliwość pracy, zysk, polaryzacja, impedancja i charakterystyka kierunkowa. Zakres częstotliwości powinien obejmować pasma sygnału, który chcemy odbierać, bo sama informacja o obsłudze telewizji albo LTE bywa zbyt ogólna. Zysk podawany w dBi opisuje kierunkowe właściwości anteny względem anteny izotropowej, ale nie jest równoznaczny z gwarantowanym zasięgiem. Większy zysk może wiązać się z węższą charakterystyką promieniowania i większą wrażliwością na kierunek ustawienia. Anteny dookólne są przydatne tam, gdzie sygnał może docierać z różnych kierunków, natomiast kierunkowe stosuje się często do pracy z określonym nadajnikiem. Ważna jest także polaryzacja, która powinna odpowiadać warunkom danej sieci lub emisji. Porównanie tych parametrów daje więcej niż kierowanie się wyłącznie wielkością obudowy albo obietnicą maksymalnego zasięgu w nazwie produktu.

Na jakość odbioru wpływa również przewód łączący antenę z urządzeniem. Każdy kabel wprowadza tłumienie, a jego wielkość zależy od konstrukcji, długości i częstotliwości pracy. Parametr podawany w dB na określony odcinek przewodu pozwala porównać różne rozwiązania, ale trzeba sprawdzić, dla jakiej częstotliwości wykonano pomiar. Przykładowo podwojenie długości tego samego kabla powoduje w przybliżeniu podwojenie jego strat wyrażonych w dB przy niezmienionych warunkach. Równie istotna jest jakość złączy i prawidłowe dopasowanie mechaniczne. Niedokręcony albo zawilgocony konektor może pogorszyć kontakt niezależnie od klasy samej anteny. Straty na przewodzie antenowym trzeba analizować razem z możliwym zyskiem wynikającym z korzystniejszego miejsca montażu. Dłuższy przewód nie zawsze oznacza złą instalację, jeśli pozwala przenieść antenę w punkt o znacznie lepszych warunkach odbioru. Warto sprawdzić te dane przed wyborem kabla do konkretnej instalacji.

Nie mniej ważne są parametry aktywnych elementów systemu. W niektórych instalacjach telewizji naziemnej stosuje się wzmacniacze, które wymagają określonego sposobu zasilania i współpracujących komponentów. Nie wolno jednak przyjmować, że wzmacniacz poprawi każdy słaby odbiór. Jeśli sygnał jest silny lub odbiornik pracuje blisko nadajnika, nadmierne wzmocnienie może doprowadzić do przesterowania i pogorszenia jakości. Przy routerach trzeba odróżnić zysk anteny od możliwości modemu, a także uwzględnić obsługę MIMO i pasm agregowanych przez urządzenie. W przypadku odbioru DAB+ o działaniu decydują również możliwości tunera oraz rzeczywisty zasięg lokalnej emisji. Warto analizować konkretne liczby, lecz nie porównywać bezpośrednio parametrów o różnych jednostkach. dBi opisuje zysk anteny, dB może oznaczać tłumienie lub wzmocnienie, a MHz wskazuje częstotliwość. Takie rozróżnienie pomaga uniknąć błędnej interpretacji opisu.

Jak prawidłowo zamontować i ustawić antenę?

Dobre miejsce montażu bywa równie ważne jak parametry wybranego modelu. Antena zewnętrzna powinna mieć możliwie korzystną drogę propagacji sygnału, ale nie zawsze najwyższy punkt budynku będzie najlepszy. Przeszkody terenowe, sąsiednie instalacje oraz odbicia fal mogą zmienić efekty ustawienia. Przy odbiorze naziemnej telewizji cyfrowej warto ustalić położenie nadajnika i wykonać kontrolne pomiary jakości sygnału podczas regulacji. W przypadku anteny kierunkowej nawet niewielka zmiana ustawienia może mieć znaczenie, dlatego regulację najlepiej prowadzić stopniowo. Montaż na dachu lub maszcie wymaga stabilnego mocowania oraz uwzględnienia obciążeń wiatrem. Nie należy instalować anten w pobliżu linii elektroenergetycznych ani podejmować niebezpiecznych prac na wysokości bez odpowiednich środków ochrony. Prawidłowo zamontowana antena powinna pozostawać stabilna i umożliwiać kontrolę stanu przewodów oraz złączy.

Ustawianie anteny do routera wymaga nieco innego podejścia niż strojenie instalacji telewizyjnej. Najpierw trzeba sprawdzić, z jaką siecią i pasmem współpracuje modem, a następnie obserwować dostępne parametry połączenia podczas zmian położenia anteny. Nie należy oceniać efektu wyłącznie na podstawie pojedynczego testu szybkości, ponieważ wynik zależy także od obciążenia sieci i warunków transmisji. Router obsługujący MIMO może wymagać dwóch odpowiednio ustawionych torów antenowych lub anteny zintegrowanej, zgodnie z zaleceniami producenta. Istotne jest również zachowanie właściwej polaryzacji i unikanie niepotrzebnych adapterów. Jeśli antena ma długi przewód, jego tłumienie może częściowo ograniczyć korzyść z montażu na zewnątrz. Warto więc porównać kilka lokalizacji, zapisując poziom i jakość sygnału oraz stabilność połączenia. Celem jest poprawa rzeczywistego działania internetu, a nie uzyskanie wyłącznie wyższej liczby kresek zasięgu.

Podczas montażu anten radiowych i telewizyjnych należy zadbać o ochronę przewodów przed uszkodzeniami mechanicznymi i działaniem wody. Złącza na zewnątrz wymagają zabezpieczenia zgodnego z przeznaczeniem produktu, a kabel należy prowadzić z zachowaniem dopuszczalnego promienia gięcia. Unikaj zgnieceń, luźnych pętli narażonych na szarpanie i miejsc, w których izolacja może przecierać się o krawędzie. Instalacje zewnętrzne mogą wymagać odpowiedniego uziemienia, połączeń wyrównawczych i ochrony odgromowej zgodnie z warunkami technicznymi obiektu. Nie wystarczy jedynie dokręcić uchwyt do elewacji. Dobrze jest przewidzieć także miejsce na przegląd oraz ewentualną wymianę kabla bez rozbierania całej instalacji. Montaż anteny warto powierzyć fachowcowi, jeśli wymaga pracy na wysokości lub ingerencji w instalację budynku. Bezpieczne wykonanie połączeń ogranicza liczbę problemów, które później bywają mylone z niedostatecznym zasięgiem.

Dlaczego antena nie odbiera sygnału i jak uniknąć błędów przy zakupie?

Pierwszym błędem jest wybór anteny bez określenia zastosowania. Antena do odbioru DVB-T2 nie staje się anteną do routera LTE tylko dlatego, że można połączyć ją odpowiednią przejściówką. Każdy rodzaj emisji wymaga zgodności częstotliwości, parametrów oraz urządzenia odbiorczego. Drugą pomyłką jest ocenianie jakości anteny wyłącznie na podstawie deklarowanego zysku w dBi. Wysoka wartość może być korzystna w określonych warunkach, ale nie zastępuje sprawdzenia kierunku i polaryzacji. Trzeci problem to zakup anteny aktywnej bez ustalenia, czy instalacja zapewnia wymagane zasilanie. Z kolei bezrefleksyjne dodanie wzmacniacza do już mocnego sygnału może pogorszyć obraz telewizyjny. Odbiór sygnału zależy od całego zestawu, a nie pojedynczego elementu. Zanim wymienisz antenę, warto sprawdzić poprawność połączeń, stan przewodu i ustawienia odbiornika. Pozwala to uniknąć kosztu zakupu, który nie rozwiąże rzeczywistej przyczyny problemu.

Kolejny błąd polega na ignorowaniu typu złącza oraz impedancji. Podobnie wyglądające końcówki mogą mieć różną konstrukcję styku, co dotyczy między innymi odmian SMA i RP-SMA. W instalacjach telewizyjnych spotyka się inne standardy zakończeń niż w wielu urządzeniach radiowych i routerach. Adapter może ułatwić mechaniczne połączenie, lecz nie wyrównuje automatycznie wszystkich różnic elektrycznych. Niewłaściwy przewód lub zbyt wiele połączeń pośrednich może zwiększyć tłumienie i utrudnić znalezienie usterki. Przed zamówieniem sprawdź nazwy gniazd na obu końcach instalacji oraz parametry zastosowanego kabla. Problemy potrafi też powodować źle zamocowane złącze, którego środkowy styk nie zapewnia poprawnego kontaktu. Kompatybilność anteny z urządzeniem należy potwierdzić w dokumentacji, a nie tylko na podstawie zdjęcia produktu. Nigdy nie wciskaj końcówki do gniazda na siłę, jeżeli nie pasuje ona w sposób naturalny.

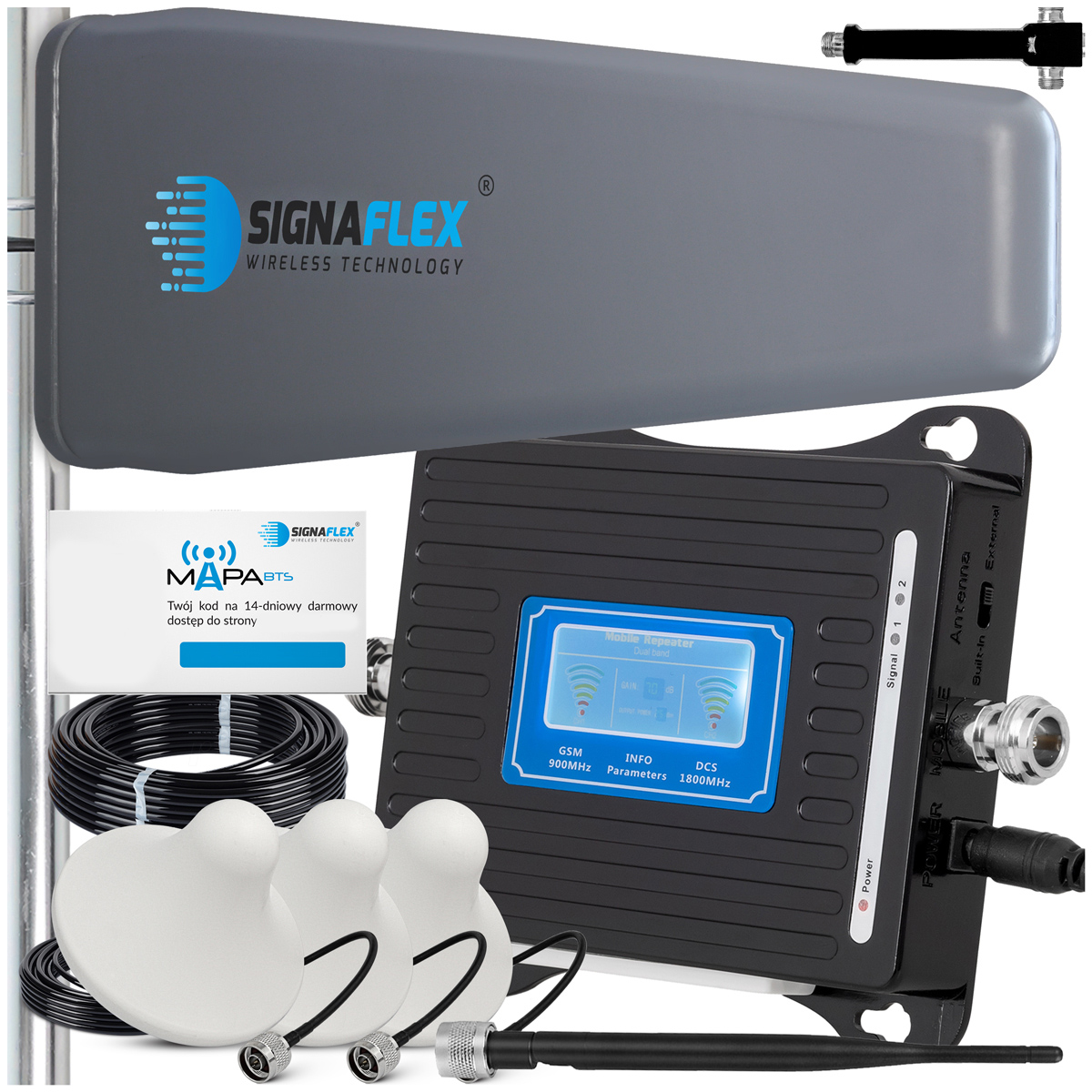

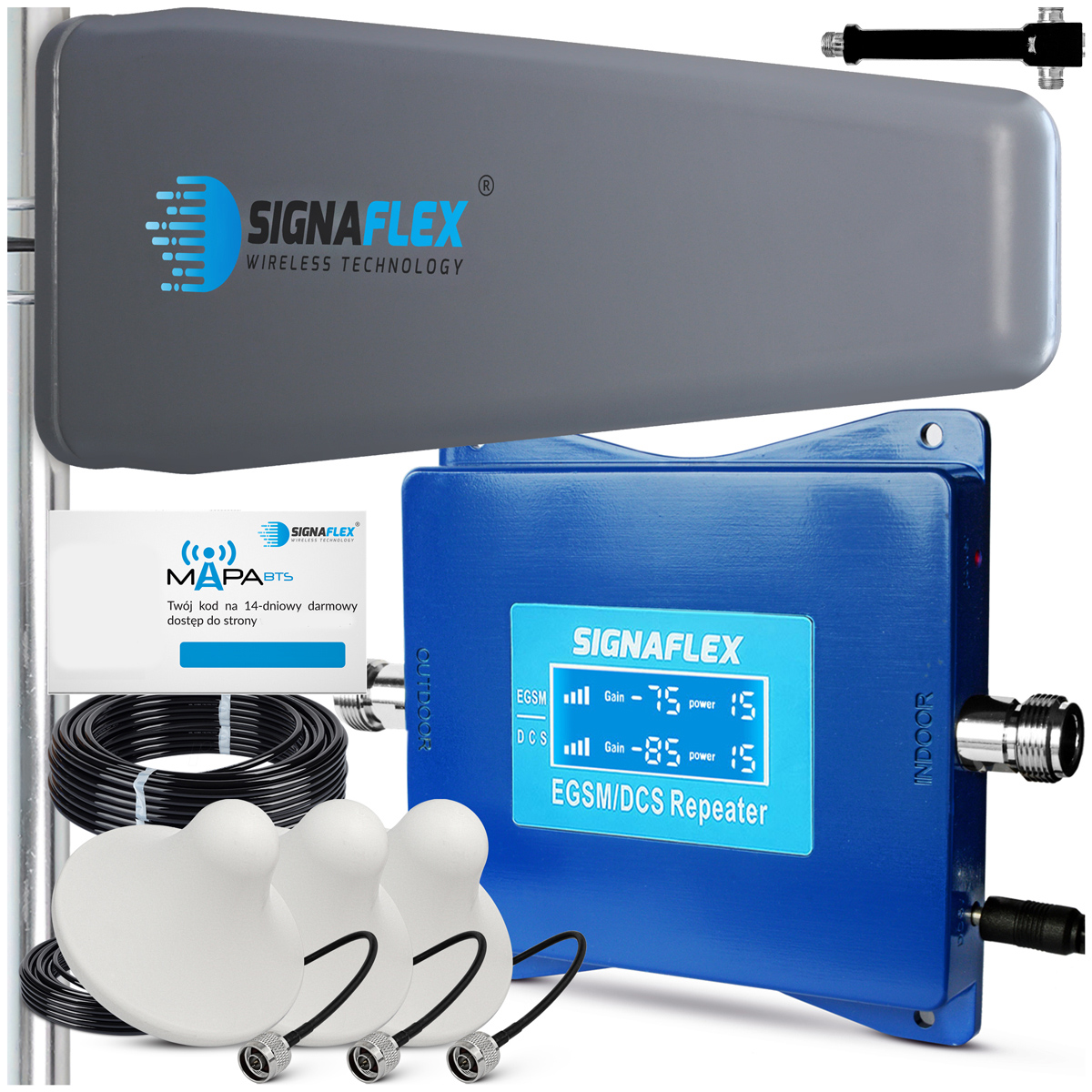

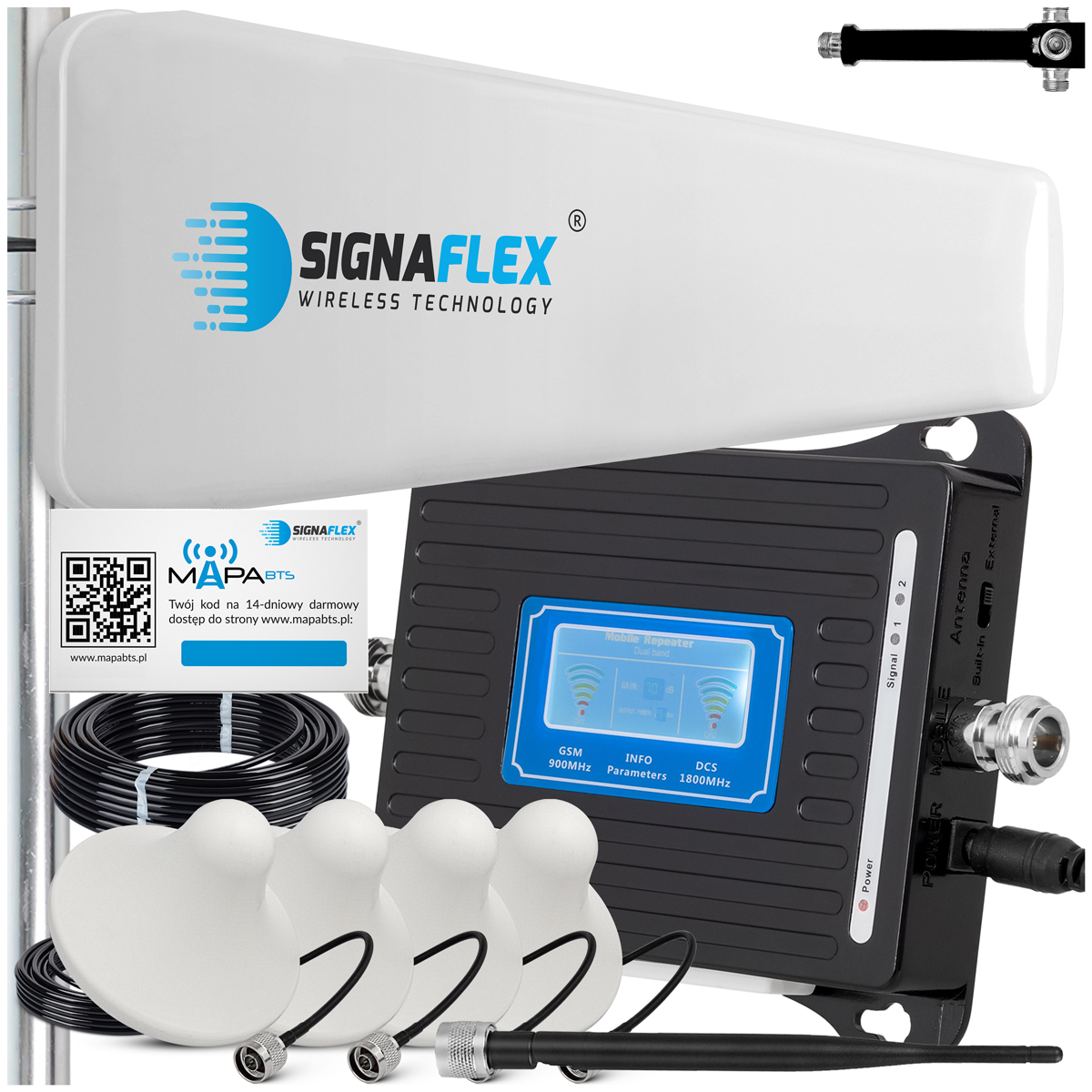

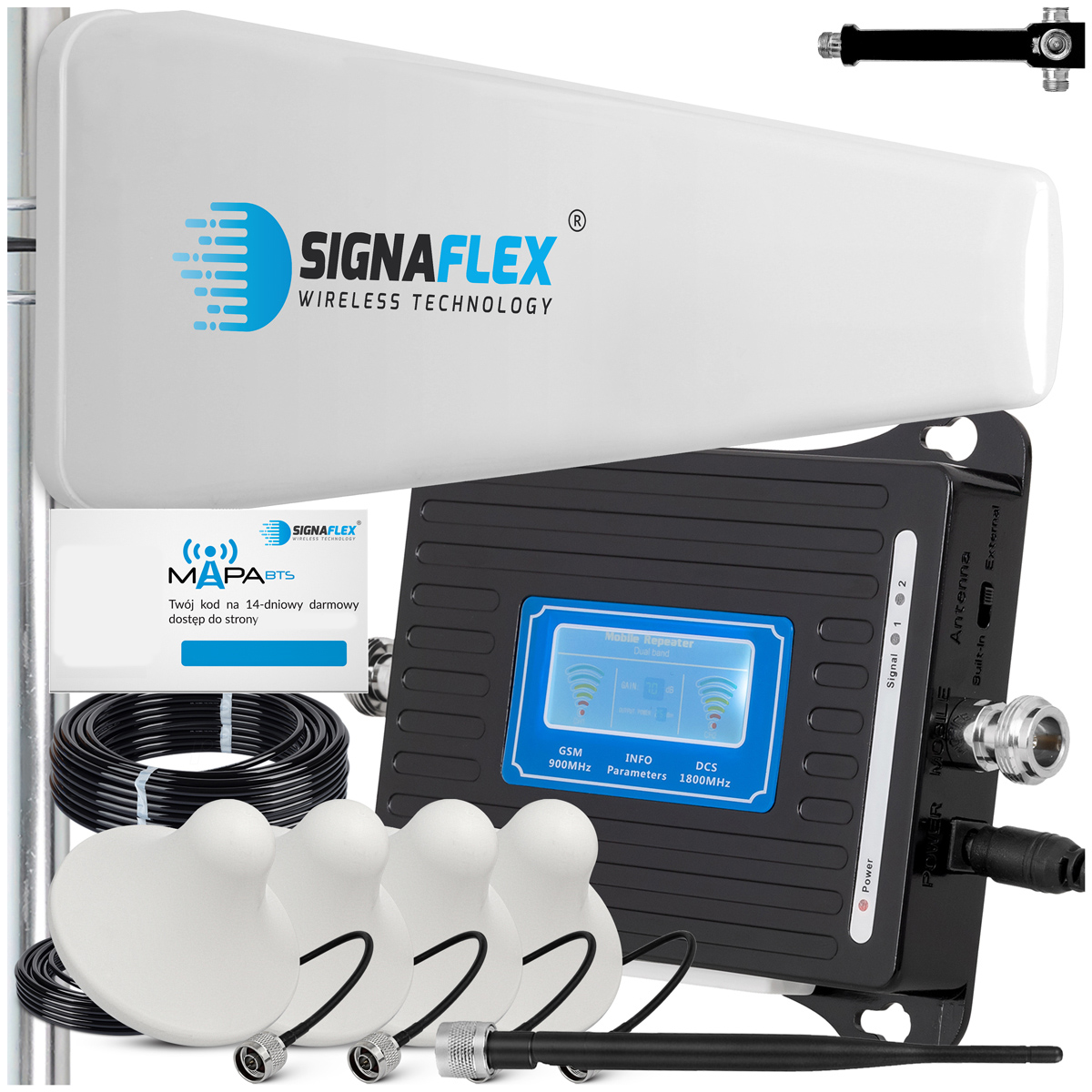

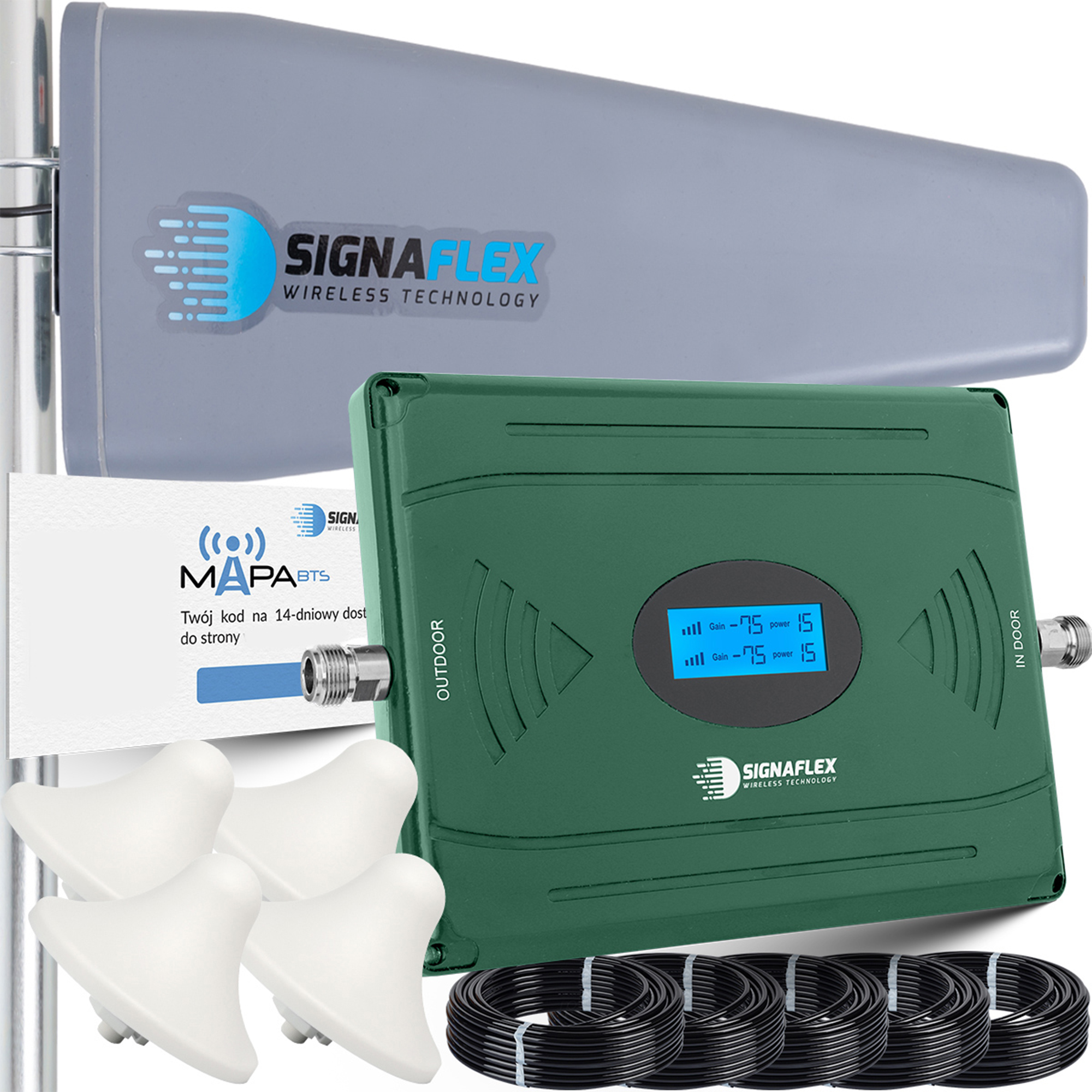

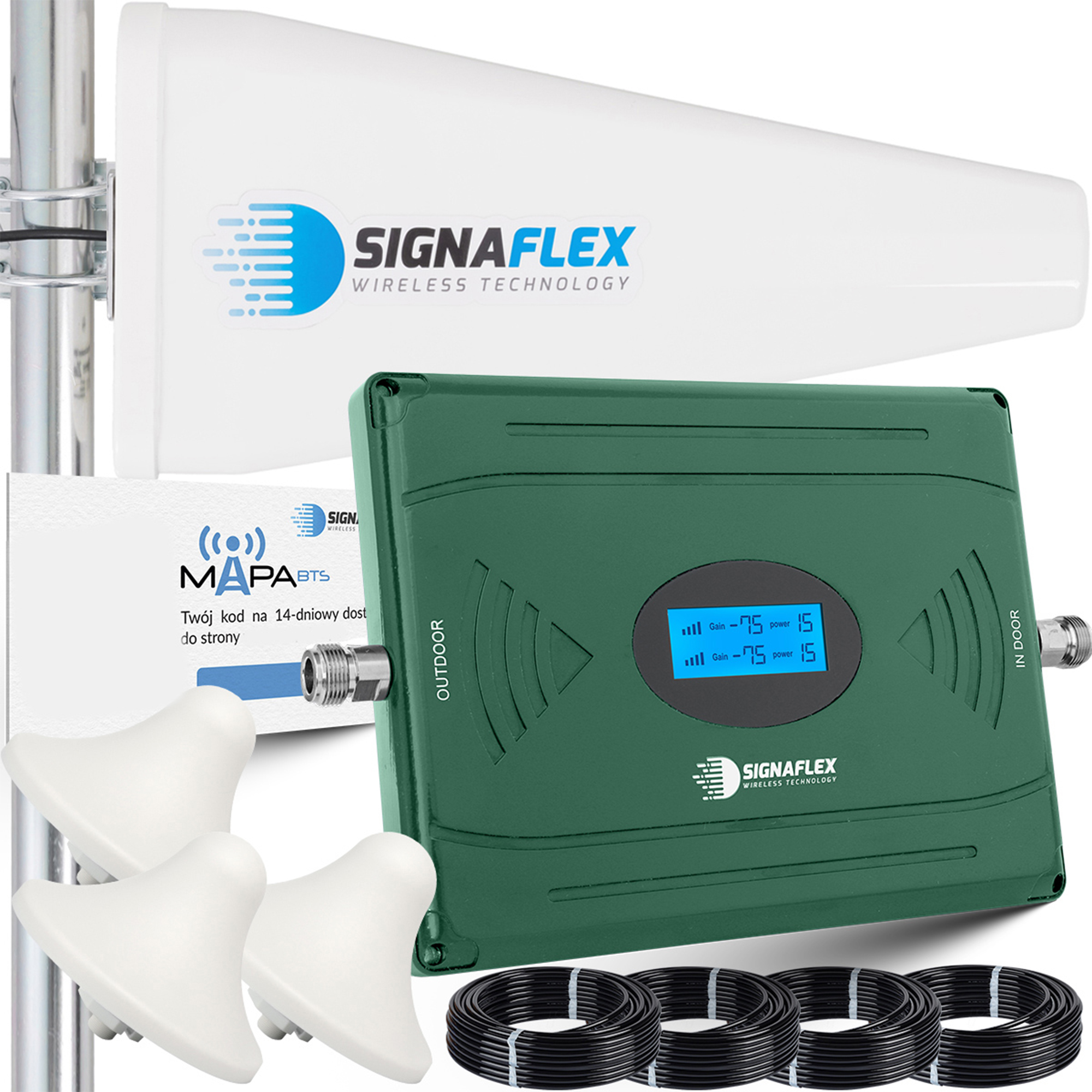

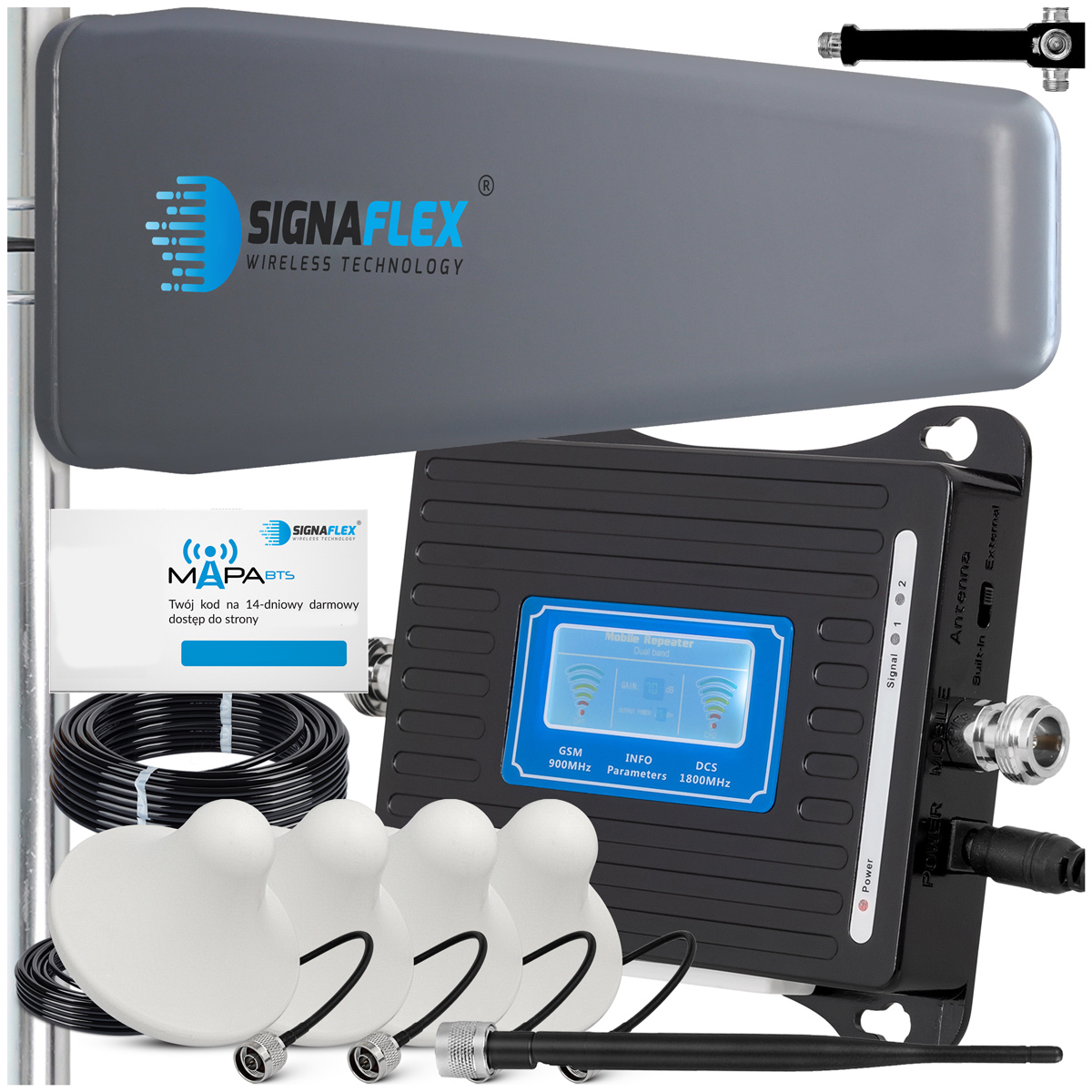

Wątpliwości wzbudza również wykorzystanie aktywnych wzmacniaczy sygnału komórkowego. Zwykła antena odbiorcza nie działa tak samo jak repeater, który odbiera i ponownie nadaje sygnał radiowy. W Polsce samodzielne instalowanie i uruchamianie wzmacniaczy GSM lub LTE w sieciach operatorów może naruszać obowiązujące wymagania dotyczące korzystania z częstotliwości; takie instalacje powinny być realizowane na zasadach właściwych dla operatorów. Niedozwolone jest powodowanie szkodliwych zakłóceń sieci. Przed zakupem należy zatem ustalić przeznaczenie sprzętu i warunki jego legalnego użycia. Problemy z łącznością nie zawsze wymagają aktywnego wzmacniacza: czasem wystarczy właściwie ustawiona, kompatybilna antena do routera. Przy trudnym odbiorze telewizji lub radia warto natomiast najpierw skontrolować połączenia i lokalizację anteny. Rzetelna diagnostyka pomaga uniknąć niepotrzebnych urządzeń oraz ryzyka niewłaściwej instalacji.
